CAD Rozkrój (bezplatna)

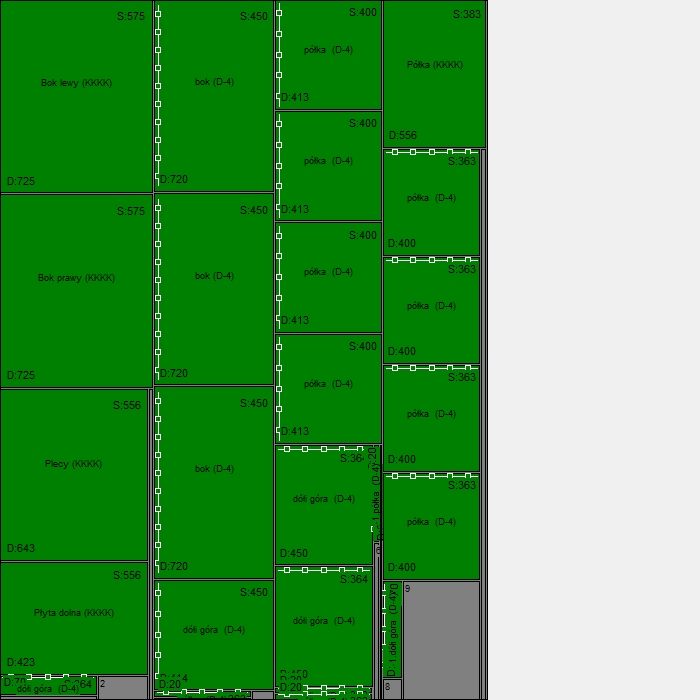

Funkcjonowanie CAD Rozkroju polega na tym, iż na dowolnie zdefiniowanych arkuszach (płytach meblowych) zostają rozmieszczone poszczególne formatki (elementy) tak, by zostało jak najmniej niewykorzystanej powierzchni. Wyniki rozkroju przedstawia podgląd, na którym można zobaczyć najbardziej ekonomiczne rozmieszczenie formatek.

Program przeznaczony jest dla zakładów stolarskich ale również osób amatorsko konstruujących meble i konstrukcje z drewna i płyt meblowych. Program umożliwia wybór trybu pracy (pasy pionowe, poziome, rozkrój paletowy), ustawianie marginesów cięcia oraz szerokości rzazu. Użytkownicy programu CAD Kuchnie mogą również pobierać bazy szafek. Program umożliwia drukowanie wyników rozkroju.

Dane o elementach. Formatki

• podania dowolnej nazwy każdej z formatek lub wyboru jej nazwy ze słownika;
• wprowadzenia wymiarów formatek w milimetrach;
• przesyłania na listę rozkroju formatek będących składowymi szafek, znajdujących się w zleceniu wykonanym w programie CAD Kuchnie;
• przesyłania formatek składowych wybranej szafki z dostępnych baz szafek programu CAD Kuchnie;
• określenia ilości formatek przeznaczonych do rozkroju;
• określenia materiału, z jakiego wykonane są formatki;
• określenia struktury usłojenia formatek;
• określenia, które krawędzie formatki mają zostać okleinowanie;
• określenia, jakiego typu jest okleinowanie krawędzi;
• określenia marginesu formatek, jeśli ich krawędzie mają zostać poddane dodatkowej obróbce;
• dodawania, usuwania i edycji każdej z istniejących formatek;
• ukrywania formatek z danego materiału tak, by nie były optymalizowane;
• uzyskania informacji na temat wielkości pola powierzchni formatek, podanej w m²;

Dane o elementach. Arkusze

• podania dowolnej nazwy każdego z arkuszy lub wyboru jego nazwy ze słownika;
• wprowadzenia wymiarów arkuszy w milimetrach;
• określenia, ile arkuszy o identycznych wymiarach ma wystąpić w projekcie;
• określenia materiału, z jakiego wykonane są arkusze;
• określenia kierunku słojów na arkuszu (kierunek usłojenia formatek będzie automatycznie dopasowywany do usłojenia arkusza);
• pobrania potrzebnej ilości arkuszy z magazynu głównego do bieżącego projektu (magazyn arkuszy to miejsce, w którym użytkownik programu może przechowywać dowolną ilość wcześniej zdefiniowanych płyt);
• dodania arkusza do magazynu lub bieżącego projektu;
• ustawienia szerokości rzazu (grubości linii cięcia, podawanej w milimetrach);
• ustawienia marginesu arkuszy (to brzegi arkuszy nie nadające się do rozłożenia na nich formatek);
• dodawania, usuwania i edycji każdego z istniejących arkuszy;wydruku zestawienia arkuszy przeznaczonych do rozkroju;
• ukrywania arkuszy z określonego materiału tak, by nie były używane przy optymalizacji;

Pobierz: CAD Rozkrój
